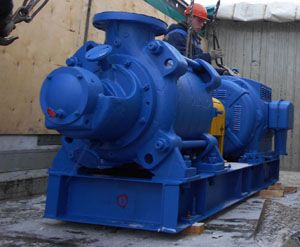

ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 300-120…600

ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 300-120…600

Максимально допустимое давление на входе в насос ЦНС не более 0,3 МПа (3 кг/см2).
Минимально допустимое давление на входе в насос ЦНСГ не менее 0,1 МПа (1 кг/см2), максимально допустимое не более 0,3 МПа (3 кг/см2).
Давление на входе в насос ЦНСМ в зависимости от температуры масла должно находиться в пределах от 0,015 до 0,06 МПа (0,15- 0,6 кг/см2).
Давление на входе в насос ЦНСн должно находиться в пределах от 0,05 до 0,6 МПа (0,5-6 кг/см2).

Технические характеристики


Обозначение

типоразмера агрегата

Число ступеней насосаТип насосаКомплектующий электродвигательЧастота вращения синхронная эл.двигателя, с-1, (об/мин)Подача номинальная, м3/с (м3/ч)Напор, мДопускаемый кавитационный запас, м, не болееМасса насоса, кг, не болееМасса агрегата, кг, не более
типмощность, кВНоминальное напряжение, В
ЦНСА (ЦНСГА) 300-1202ЦНС (ЦНСГ) 300-1205АМ315S4; ВАО2-280М4160380/66025 (1500)0,083 (300)1204,5 *11062470 2440
ЦНСА (ЦНСГА) 300-1803ЦНС (ЦНСГ) 300-180АИР355S4; ВАО2-450М4250; 250600; 600025 (1500)0,083 (300)1804,5 *12512790 3600
ЦНСА (ЦНСГА) 300-2404ЦНС (ЦНСГ) 300-240АИР355М4; ВАО2-450LА4315; 315600; 600025 (1500)0,083 (300)2404,5 *13953150 4100
ЦНСА (ЦНСГА) 300-3005ЦНС (ЦНСГ) 300-300А4-400ХК-4М; ВАО2-450LВ4400600025 (1500)0,083 (300)3004,5 *15993920 4680
ЦНСА (ЦНСГА) 300-3606ЦНС (ЦНСГ) 300-360А4-400Х-4М; ВАО2-560S4500600025 (1500)0,083 (300)3604,5 *17504220 5170
ЦНСА (ЦНСГА) 300-4207ЦНС (ЦНСГ) 300-420А4-400Х-4М; ВАО2-560S4500600025 (1500)0,083 (300)4204,5 *19024380 5330
ЦНСА (ЦНСГА) 300-4808ЦНС (ЦНСГ) 300-480А4-400У-4М; ВАО2-560М4630600025 (1500)0,083 (300)4804,5 *21064810 5900
ЦНСА (ЦНСГА) 300-5409ЦНС (ЦНСГ) 300-540А4-450Х-4М; ВАО2-560LА4800600025 (1500)0,083 (300)5404,5 *22585260 6700
ЦНСА (ЦНСГА) 300-60010ЦНС (ЦНСГ) 300-600А4-450Х-4М; ВАО2-560LА4800600025 (1500)0,083 (300)6004,5 *24105430 6860
ЦНСАн (ЦНСМА) 300-1202ЦНСн (ЦНСМ) 300-120ВАО2-450S4200600025 (1500)0,083 (300)1206 **11063280
ЦНСАн (ЦНСМА) 300-1803ЦНСн (ЦНСМ) 300-180ВАО2-450М4250600025 (1500)0,083 (300)1806 **12513600
ЦНСАн (ЦНСМА) 300-2404ЦНСн (ЦНСМ) 300-240ВАО2-450LA4315600025 (1500)0,083 (300)2406 **13954100
ЦНСАн (ЦНСМА) 300-3005ЦНСн (ЦНСМ) 300-300ВАО2-450LВ4400600025 (1500)0,083 (300)3006 **15994680
ЦНСАн (ЦНСМА) 300-3606ЦНСн (ЦНСМ) 300-360ВАО2-560S4500600025 (1500)0,083 (300)3606 **17505170
ЦНСАн (ЦНСМА) 300-4207ЦНСн (ЦНСМ) 300-420ВАО2-560M4630600025 (1500)0,083 (300)4206 **19025680
ЦНСАн (ЦНСМА) 300-4808ЦНСн (ЦНСМ) 300-480ВАО2-560M4630600025 (1500)0,083 (300)4806 **21065900
ЦНСАн (ЦНСМА) 300-5409ЦНСн (ЦНСМ) 300-540ВАО2-560LА4800600025 (1500)0,083 (300)5406 **22586700
ЦНСАн (ЦНСМА) 300-60010ЦНСн (ЦНСМ) 300-600ВАО2-560LВ41000600025 (1500)0,083 (300)6006 **24107770

Примечание:

  • Технические данные агрегатов ЦНСАт, ЦНСГАт, ЦНСМАт, ЦНСАнт соответствуют техническим данным насосов ЦНСА, ЦНСГА, ЦНСМА, ЦНСАн;
  • Масса агрегатов ЦНСАт, ЦНСГАт, ЦНСМАт, ЦНСАнт соответствуют размерам и массе агрегатов ЦНСА, ЦНСГА, ЦНСМА, ЦНСАн.
  • * Показатель только для насосов ЦНС, ЦНСт;
  • ** Показатель для агрегатов, перекачивающих воду с разрежением со стороны всасывания;
  • Показатели насосов указанных для воды с температурой 25°С, кинематической вязкостью 1∙10-6 м2/с (1 сСт), плотность - 997 кг/см3, при барометрическом давлении 1013 гПа (760мм.рт.ст.).

Габаритные и присоединительные размеры электронасосных агрегатов типа ЦНСА (ЦНСГА, ЦНСМА, ЦНСАн) 300-120…600


Обозначение агрегатаМарка и мощность комплектующих электродвигателейРисунокСхемаРазмеры, мм, не более
L1L2L3L4B1H1H2LBH
с сальниковым уплотнениемс торцовым уплотнением
ЦНСА (ЦНСГА) 300-1205АМ315S4, 160 кВт; ВАО2-280М4, 160 кВт1а)19001380210-71010906302670 26102720 2660870 10701090
ЦНСА (ЦНСГА) 300-180АИР355S4, 250 кВт; ВАО2-450М4, 250 кВт1б)2400 2500870 920230-710 7501100 1180640 7203000 31003050 3150870 12101110 1280
ЦНСА (ЦНСГА) 300-240АИР355М4, 315 кВт; ВАО2-450LА4, 315 кВт1б)2500 2700920 1020230-710 7501100 1180640 7203150 33403200 3390870 12101110 1280
ЦНСА (ЦНСГА) 300-300А4-400ХК-4М, 400 кВт; ВАО2-450LВ4, 400 кВт1б)29501145100 230-800 7501120 1180660 7203290 35903340 36401320 12701560 1310
ЦНСА (ЦНСГА) 300-360А4-400Х-4М, 500 кВт1б)31001220100-80011206603410346013201560
ЦНСА (ЦНСГА) 300-420А4-400Х-4М, 500 кВт1б)32001270100-80011206603530358013201560
ЦНСА (ЦНСГА) 300-480А4-400У-4М, 630 кВт1б)34001370100-80011206603750380013201560
ЦНСА (ЦНСГА) 300-360ВАО2-560S4, 500 кВт2в)28101140570640950830-3550360014201520
ЦНСА (ЦНСГА) 300-420ВАО2-560S4, 500 кВт2в)29301240590640950830-3670372014201520
ЦНСА (ЦНСГА) 300-480ВАО2-560М4, 630 кВт2в)31501340610740950830-3860391014201520
ЦНСА (ЦНСГА) 300-540А4-450Х-4М, 800 кВт; ВАО2-560LА4, 800 кВт2в)3290 33701440550 630840910 950720 830-3820 41003870 41501420 15001680 1570
ЦНСА (ЦНСГА) 300-600А4-450Х-4М, 800 кВт; ВАО2-560LА4, 800 кВт2в)3410 34901590520 600840910 950720 830-3940 42203990 42701420 15001680 1570
ЦНСАн (ЦНСМА) 300-120ВАО2-450S4, 200 кВт1б)2300820200-75011807202960296012101280
ЦНСАн (ЦНСМА) 300-180ВАО2-450М4, 250 кВт1б)2500920230-75011807203150315012101280
ЦНСАн (ЦНСМА) 300-240ВАО2-450LA4, 315 кВт1б)27001020230-75011807203390339012101280
ЦНСАн (ЦНСМА) 300-300ВАО2-450LВ4, 400 кВт1б)29501145230-75011807203640364012701310
ЦНСАн (ЦНСМА) 300-360ВАО2-560S4, 500 кВт2в)28101140570640950830-3600360014201520
ЦНСАн (ЦНСМА) 300-420ВАО2-560M4, 630 кВт2в)30301240590740950830-3790379014201520
ЦНСАн (ЦНСМА) 300-480ВАО2-560M4, 630 кВт2в)31501340610740950830-3910391014201520
ЦНСАн (ЦНСМА) 300-540ВАО2-560LА4, 800 кВт2в)33701440630840950830-4150415015701570
ЦНСАн (ЦНСМА) 300-600ВАО2-560LВ4, 1000 кВт2в)35901590600940950830-4450445016101610
