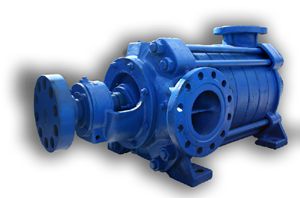

ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 105-98…490
Максимально допустимое давление на входе в насос ЦНС не более 0,3 МПа (3 кг/см2).
Минимально допустимое давление на входе в насос ЦНСГ не менее 0,1 МПа (1 кг/см2), максимально допустимое не более 0,3 МПа (3 кг/см2).
Давление на входе в насос ЦНСМ в зависимости от температуры масла должно находиться в пределах от 0,015 до 0,06 МПа (0,15- 0,6 кг/см2).
Давление на входе в насос ЦНСн должно находиться в пределах от 0,05 до 0,6 МПа (0,5-6 кг/см2).
Технические характеристики
Обознач-е типаразмера агрегата | Число ступе-ней насоса | Тип насоса | Комплектующий лектродвигатель | Частота враще-ния синхронная эл.дв., с-1, (об/мин) | Подача номи-нальная, м3/с (м3/ч) | Напор, м | Допуска-емый кавита-ционный запас, м, не более | Масса насоса, кг, не более | Масса агрегата, кг, не более | ||
Тип | Мощность кВт | Номиналь-ное напряже-ние, В | |||||||||
ЦНСА (ЦНСГА) 105-98 | 2 | ЦНС (ЦНСГ) 105-98 | 5А225М2; 3В225М2 | 55 | 220/380; 380/660 | 50 (3000) | 0,03 (105) | 98 | 5,5* | 480 | 960 1080 |
ЦНСА (ЦНСГА) 105-147 | 3 | ЦНС (ЦНСГ) 105-147 | 5АМ250S2; 2В250S2 | 75 | 220/380; 380/660 | 50 (3000) | 0,03 (105) | 147 | 5,5* | 518 | 1140 1310 |
ЦНСА (ЦНСГА) 105-196 | 4 | ЦНС (ЦНСГ) 105-196 | 5АМ280S2; 2В280S2 | 110 | 380/660 | 50 (3000) | 0,03 (105) | 196 | 5,5* | 576 | 1470 1610 |
ЦНСА (ЦНСГА) 105-245 | 5 | ЦНС (ЦНСГ) 105-245 | 5АМ280М2; ВАО2-280S2 | 132 | 380/660 | 50 (3000) | 0,03 (105) | 245 | 5,5* | 634 | 1580 1830 |
ЦНСА (ЦНСГА) 105-294 | 6 | ЦНС (ЦНСГ) 105-294 | 4АМН280S2; ВАО2-280М2 | 160 | 380/660 | 50 (3000) | 0,03 (105) | 294 | 5,5* | 715 | 1600 1970 |
ЦНСА (ЦНСГА) 105-343 | 7 | ЦНС (ЦНСГ) 105-343 | 4АМН280S2; ВАО2-280М2 | 160 | 380/660 | 50 (3000) | 0,03 (105) | 343 | 5,5* | 775 | 1660 2030 |
ЦНСА (ЦНСГА) 105-392 | 8 | ЦНС (ЦНСГ) 105-392 | 4АМН280М2; ВАО2-280L2 | 200 | 380/660 | 50 (3000) | 0,03 (105) | 392 | 5,5* | 836 | 1810 2160 |
ЦНСА (ЦНСГА) 105-441 | 9 | ЦНС (ЦНСГ) 105-441 | 4АМН315М2 ВАО2-315М2 | 250 | 380/660 | 50 (3000) | 0,03 (105) | 441 | 5,5* | 897 | 1930 2510 |
ЦНСА (ЦНСГА) 105-490 | 10 | ЦНС (ЦНСГ) 105-490 | 4АМН315М2 ВАО2-315М2 | 250 | 380/660 | 50 (3000) | 0,03 (105) | 490 | 5,5* | 958 | 2000 2580 |
ЦНСАн (ЦНСМА) 105-98 | 2 | ЦНСн (ЦНСМ) 105-98 | 2В 250S2 | 75 | 380/660 | 50 (3000) | 0,03 (105) | 98 | 6 (5,5)** | 500 | 1130 |
ЦНСАн (ЦНСМА) 105-147 | 3 | ЦНСн (ЦНСМ) 105-147 | 2В 280S2 | 110 | 380/660 | 50 (3000) | 0,03 (105) | 147 | 6 (5,5)** | 540 | 1540 |
ЦНСАн (ЦНСМА) 105-196 | 4 | ЦНСн (ЦНСМ) 105-196 | ВАО2-280S2 | 132 | 380/660 | 50 (3000) | 0,03 (105) | 196 | 6 (5,5)** | 600 | 1770 |
ЦНСАн (ЦНСМА) 105-245 | 5 | ЦНСн (ЦНСМ) 105-245 | ВАО2-280М2 | 160 | 380/660 | 50 (3000) | 0,03 (105) | 245 | 6 (5,5)** | 660 | 1880 |
ЦНСАн (ЦНСМА) 105-294 | 6 | ЦНСн (ЦНСМ) 105-294 | ВАО2-450S2 | 200 | 6000 | 50 (3000) | 0,03 (105) | 294 | 6 (5,5)** | 730 | 2830 |
ЦНСАн (ЦНСМА) 105-343 | 7 | ЦНСн (ЦНСМ) 105-343 | ВАО2-450М2 | 250 | 6000 | 50 (3000) | 0,03 (105) | 343 | 6 (5,5)** | 790 | 2950 |
ЦНСАн (ЦНСМА) 105-392 | 8 | ЦНСн (ЦНСМ) 105-392 | ВАО2-450М2 | 250 | 6000 | 50 (3000) | 0,03 (105) | 392 | 6 (5,5)** | 850 | 3000 |
ЦНСАн (ЦНСМА) 105-441 | 9 | ЦНСн (ЦНСМ) 105-441 | ВАО2-450LA2 | 315 | 6000 | 50 (3000) | 0,03 (105) | 441 | 6 (5,5)** | 910 | 3320 |
ЦНСАн (ЦНСМА) 105-490 | 10 | ЦНСн (ЦНСМ) 105-490 | ВАО2-450LA2 | 315 | 6000 | 50 (3000) | 0,03 (105) | 490 | 6 (5,5)** | 970 | 3400 |
Примечание:
- Технические данные агрегатов ЦНСАт, ЦНСГАт, ЦНСМАт, ЦНСАнт соответствуют техническим данным насосов ЦНСА, ЦНСГА, ЦНСМА, ЦНСАн;
- Масса агрегатов ЦНСАт, ЦНСГАт, ЦНСМАт, ЦНСАнт соответствуют размерам и массе агрегатов ЦНСА, ЦНСГА, ЦНСМА, ЦНСАн;
- * Показатель только для насосов ЦНС, ЦНСт;
- ** Показатель для агрегатов, перекачивающих воду с разрежением со стороны всасывания;
- Показатели насосов указанных для воды с температурой 25°С, кинематической вязкостью 1∙10-6 м2/с (1 сСт), плотность - 997 кг/см3, при баромет-рическом давлении 1013 гПа (760мм.рт.ст.).
Габаритные и присоединительные размеры электронасосных агрегатов типа ЦНСА (ЦНСГА, ЦНСМА, ЦНСАн) 105-98…490
Обозначение агрегата | Марка и мощность комплектующих электродвигателей | Рисунок | Размеры, мм, не более | |||||||||
L1 | L2 | L3 | B1 | H1 | H2 | L | B | H | ||||
с сальниковым уплотнением | с торцовым уплотнением | |||||||||||
ЦНСА (ЦНСГА) 105-98 | 5А225М2, 55 кВт; 3В225М2, 55 кВт | а) | 1400 | 880 | 180 | 520 | 875 | 535 | 1920 2000 | 1985 2065 | 640 | 875 960 |
ЦНСА (ЦНСГА) 105-147 | 5АМ250S2, 75 кВт; 2В250S2, 75 кВт | а) | 1550 | 1030 | 180 | 520 | 872 | 532 | 2120 2220 | 2185 2285 | 640 840 | 920 |
ЦНСА (ЦНСГА) 105-196 | 5АМ280S2, 110 кВт; 2В280S2, 110 кВт | а) | 1800 | 1280 | 180 | 520 | 887 | 547 | 2360 2385 | 2425 2450 | 650 885 | 930 950 |
ЦНСА (ЦНСГА) 105-245 | 5АМ280М2, 132 кВт; ВАО2-280S2, 132 кВт | а) | 1900 | 1380 | 180 | 520 | 887 | 547 | 2450 2600 | 2515 2665 | 650 950 | 930 910 |
ЦНСА (ЦНСГА) 105-294 | 4АМН280S2, 160 кВт; ВАО2-280М2, 160 кВт | а) | 2000 | 1480 | 180 | 520 | 887 | 547 | 2400 2700 | 2465 2765 | 820 950 | 890 910 |
ЦНСА (ЦНСГА) 105-343 | 4АМН280S2, 160 кВт; ВАО2-280М2, 160 кВт | а) | 2100 | 1580 | 180 | 520 | 887 | 547 | 2500 2790 | 2565 2855 | 820 950 | 890 910 |
ЦНСА (ЦНСГА) 105-392 | 4АМН280М2, 200 кВт; ВАО2-280L2, 200 кВт | а) | 2200 | 1680 | 180 | 520 | 887 | 547 | 2630 2960 | 2695 3025 | 820 950 | 890 910 |
ЦНСА (ЦНСГА) 105-441 | 4АМН315М2, 250 кВт; ВАО2-315М2, 250 кВт | а) | 2300 | 1780 | 200 | 520 | 910 | 570 | 2770 3030 | 2835 3095 | 860 1020 | 910 970 |
ЦНСА (ЦНСГА) 105-490 | 4АМН315М2, 250 кВт; ВАО2-315М2, 250 кВт | а) | 2400 | 1880 | 200 | 520 | 910 | 570 | 2870 3120 | 2935 3185 | 860 1020 | 910 970 |
ЦНСАн (ЦНСМА) 105-98 | 2В 250S2, 75 кВт | а) | 1400 | 800 | 200 | 520 | 866 | 526 | 2200 | 2200 | 640 | 910 |
ЦНСАн (ЦНСМА) 105-147 | 2В 280S2, 110 кВт | а) | 1600 | 1080 | 190 | 520 | 887 | 547 | 2370 | 2370 | 890 | 950 |
ЦНСАн (ЦНСМА) 105-196 | ВАО2-280S2, 132 кВт | а) | 1800 | 1280 | 180 | 520 | 887 | 547 | 2580 | 2580 | 960 | 920 |
ЦНСАн (ЦНСМА) 105-245 | ВАО2-280М2, 160 кВт | а) | 1900 | 1380 | 180 | 520 | 887 | 547 | 2680 | 2680 | 960 | 920 |
ЦНСАн (ЦНСМА) 105-294 | ВАО2-450S2, 200 кВт | б) | 2500 | 990 | 50 | 750 | 1071 | 731 | 2910 | 2910 | 1230 | 1300 |
ЦНСАн (ЦНСМА) 105-343 | ВАО2-450М2, 250 кВт | б) | 2600 | 1040 | 50 | 750 | 1071 | 731 | 3050 | 3050 | 1230 | 1300 |
ЦНСАн (ЦНСМА) 105-392 | ВАО2-450М2, 250 кВт | б) | 2700 | 1090 | 50 | 750 | 1071 | 731 | 3150 | 3150 | 1230 | 1300 |
ЦНСАн (ЦНСМА) 105-441 | ВАО2-450LA2, 315 кВт | б) | 2850 | 1165 | 50 | 750 | 1071 | 731 | 3320 | 3320 | 1230 | 1300 |
ЦНСАн (ЦНСМА) 105-490 | ВАО2-450LA2, 315 кВт | б) | 2950 | 1215 | 50 | 750 | 1071 | 731 | 3420 | 3420 | 1230 | 1300 |
