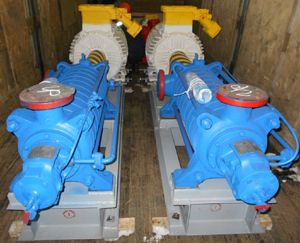

ЦНС (ЦНСГ, ЦНСн, ЦНСМ) 60-66…330
Максимально допустимое давление на входе в насос ЦНС не более 0,3 МПа (3 кг/см2).
Минимально допустимое давление на входе в насос ЦНСГ не менее 0,1 МПа (1 кг/см2), максимально допустимое не более 0,3 МПа (3 кг/см2).
Давление на входе в насос ЦНСМ в зависимости от температуры масла должно находиться в пределах от 0,015 до 0,06 МПа (0,15- 0,6 кг/см2).
Давление на входе в насос ЦНСн должно находиться в пределах от 0,05 до 0,3 МПа (0,5-3 кг/см2).
Технические характеристики
Обозначение типоразмера агрегата | Число ступеней насоса | Тип насоса | Комплектующий электродвигатель | Частота вращения синхронная эл.двигателя, с-1, (об/мин) | Подача номинальная, м3/с (м3/ч) | Напор, м | Допускаемый кавитационный запас, м, не более | Масса насоса, кг, не более | Масса агрегата, кг, не более | ||
| тип | мощность, кВт | Номинальное напряжение, В | |||||||||
| ЦНСА (ЦНСГА) 60-66 | 2 | ЦНС (ЦНСГ) 60-66 | АИР180S2; ВА180S2 | 22 | 220/380 | 50 (3000) | 0,017 (60) | 66 | 4,5 | 226 | 450 490 |
| ЦНСА (ЦНСГА) 60-99 | 3 | ЦНС (ЦНСГ) 60-99 | АИР180M2; ВА180M2 | 30 | 220/380 | 50 (3000) | 0,017 (60) | 99 | 4,5 | 263 | 490 530 |
| ЦНСА (ЦНСГА) 60-132 | 4 | ЦНС (ЦНСГ) 60-132 | 5А200L2; ВА200L2 | 45 | 220/380 | 50 (3000) | 0,017 (60) | 132 | 4,5 | 309 | 590 640 |
| ЦНСА (ЦНСГА) 60-165 | 5 | ЦНС (ЦНСГ) 60-165 | 5А225М2; АИМ225М2 | 55 | 220/380 | 50 (3000) | 0,017 (60) | 165 | 4,5 | 345 | 705 780 |
| ЦНСА (ЦНСГА) 60-198 | 6 | ЦНС (ЦНСГ) 60-198 | 5А225М2; АИМ225М2 | 55 | 220/380 | 50 (3000) | 0,017 (60) | 198 | 4,5 | 381 | 730 805 |
| ЦНСА (ЦНСГА) 60-231 | 7 | ЦНС (ЦНСГ) 60-231 | 5АМ250S2; 2В250S2 | 75 | 220/380 | 50 (3000) | 0,017 (60) | 231 | 4,5 | 420 | 910 1080 |
| ЦНСА (ЦНСГА) 60-264 | 8 | ЦНС (ЦНСГ) 60-264 | 5АМ250S2; 2В250S2 | 75 | 220/380 | 50 (3000) | 0,017 (60) | 264 | 4,5 | 462 | 935 1100 |
| ЦНСА (ЦНСГА) 60-297 | 9 | ЦНС (ЦНСГ) 60-297 | 5АМ250S2; 2В250S2 | 75 | 220/380 | 50 (3000) | 0,017 (60) | 297 | 4,5 | 499 | 960 1130 |
| ЦНСА (ЦНСГА) 60-330 | 10 | ЦНС (ЦНСГ) 60-330 | 5АМ280S2; 2В280S2 | 110 110 | 220/380 380 | 50 (3000) | 0,017 (60) | 330 | 4,5 | 546 | 1300 1440 |
| ЦНСМА 60-66 | 2 | ЦНСМ 60-66 | АИР180М2; ВА180М2 | 30 | 220/380 | 50 (3000) | 0,017 (60) | 66 | 4,5 | 226 | 465 485 |
| ЦНСМА 60-99 | 3 | ЦНСМ 60-99 | 5А200L2; ВА200L2 | 45 | 220/380 | 50 (3000) | 0,017 (60) | 99 | 4,5 | 263 | 565 620 |
| ЦНСМА 60-132 | 4 | ЦНСМ 60-132 | 5А225М2; АИМ225М2 | 55 | 220/380 | 50 (3000) | 0,017 (60) | 132 | 4,5 | 309 | 675 750 |
| ЦНСМА 60-165 | 5 | ЦНСМ 60-165 | 5АМ250S2; 2В250S2 | 75 | 220/380 | 50 (3000) | 0,017 (60) | 165 | 4,5 | 345 | 855 1020 |
| ЦНСМА 60-198 | 6 | ЦНСМ 60-198 | 5АМ250S2; 2В250S2 | 75 | 220/380 | 50 (3000) | 0,017 (60) | 198 | 4,5 | 381 | 880 1045 |
| ЦНСМА 60-231 | 7 | ЦНСМ 60-231 | 5АМ280S2; 2В280S2 | 110 110 | 220/380 380 | 50 (3000) | 0,017 (60) | 231 | 4,5 | 420 | 1060 1190 |
| ЦНСМА 60-264 | 8 | ЦНСМ 60-264 | 5АМ280S2; 2В280S2 | 110 110 | 220/380 380 | 50 (3000) | 0,017 (60) | 264 | 4,5 | 462 | 1140 1280 |
| ЦНСМА 60-297 | 9 | ЦНСМ 60-297 | 5АМ280M2; ВАО2-280S2 | 132 132 | 220/380 380 | 50 (3000) | 0,017 (60) | 297 | 4,5 | 499 | 1330 1580 |
| ЦНСМА 60-330 | 10 | ЦНСМ 60-330 | 5АМ280M2; ВАО2-280S2 | 132 132 | 220/380 380 | 50 (3000) | 0,017 (60) | 330 | 4,5 | 546 | 1360 1610 |
| ЦНСАн 60-66 | 2 | ЦНСн 60-66 | ВА180М2 | 30 | 220/380 | 50 (3000) | 0,017 (60) | 66 | 4,5 | 230 | 485 |
| ЦНСАн 60-99 | 3 | ЦНСн 60-99 | ВА200L2 | 45 | 220/380 | 50 (3000) | 0,017 (60) | 99 | 4,5 | 270 | 620 |
| ЦНСАн 60-132 | 4 | ЦНСн 60-132 | АИМ225М2 | 55 | 220/380 | 50 (3000) | 0,017 (60) | 132 | 4,5 | 315 | 750 |
| ЦНСАн 60-165 | 5 | ЦНСн 60-165 | 2В250S2 | 75 | 220/380 | 50 (3000) | 0,017 (60) | 165 | 4,5 | 350 | 1020 |
| ЦНСАн 60-198 | 6 | ЦНСн 60-198 | 2В250S2 | 75 | 220/380 | 50 (3000) | 0,017 (60) | 198 | 4,5 | 390 | 1045 |
| ЦНСАн 60-231 | 7 | ЦНСн 60-231 | 2В280S2 | 110 | 380 | 50 (3000) | 0,017 (60) | 231 | 4,5 | 430 | 1190 |
| ЦНСАн 60-264 | 8 | ЦНСн 60-264 | 2В280S2 | 110 | 380 | 50 (3000) | 0,017 (60) | 264 | 4,5 | 470 | 1280 |
| ЦНСАн 60-297 | 9 | ЦНСн 60-297 | ВАО2-280S2 | 132 | 380 | 50 (3000) | 0,017 (60) | 297 | 4,5 | 510 | 1580 |
| ЦНСАн 60-330 | 10 | ЦНСн 60-330 | ВАО2-280S2 | 132 | 380 | 50 (3000) | 0,017 (60) | 330 | 4,5 | 555 | 1610 |
Примечание:
- Технические данные агрегатов ЦНСАт, ЦНСГАт, ЦНСМАт, ЦНСАнт соответствуют техническим данным насосов ЦНСА, ЦНСГА, ЦНСМА, ЦНСАн:
- Масса агрегатов ЦНСАт, ЦНСГАт, ЦНСМАт, ЦНСАнт соответствуют размерам и массе агрегатов ЦНСА, ЦНСГА, ЦНСМА, ЦНСАн:
- Показатели насосов указанных для воды с температурой 25°С, кинематической вязкостью 1∙10-6 м2/с (1 сСт), плотность - 997 кг/см3, при барометрическом давлении 1013 гПа (760мм.рт.ст.).
Габаритные и присоединительные размеры электронасосных агрегатов типа ЦНСА (ЦНСГА, ЦНСМА, ЦНСАн) 60-66…330
| Обозначение агрегата | Марка и мощность комплектующих электродвигателей | Рисунок | Размеры, мм, не более | |||||||||
| L1 | L2 | L3 | B1 | H1 | H2 | L | B | H | ||||
| с сальниковым уплотнением | с торцовым уплотнением | |||||||||||
| ЦНСА (ЦНСГА) 60-66 | АИР180S2, 22 кВт; ВА180S2, 22 кВт | а) | 1200 | 680 | 180 | 430 | 660 | 390 | 1510 1570 | 1580 1640 | 520 | 680 750 |
| ЦНСА (ЦНСГА) 60-99 | АИР180M2, 30 кВт; ВА180M2, 30 кВт | а) | 1250 | 730 | 210 | 430 | 660 | 390 | 1640 1690 | 1710 1760 | 520 | 680 750 |
| ЦНСА (ЦНСГА) 60-132 | 5А200L2, 45 кВт; ВА200L2, 45 кВт | а) | 1350 | 830 | 225 | 430 | 647 | 377 | 1820 1850 | 1890 1920 | 520 | 690 750 |
| ЦНСА (ЦНСГА) 60-165 | 5А225М2, 55 кВт; АИМ225М2, 55 кВт | а) | 1500 | 980 | 185 | 430 | 662 | 392 | 1960 1990 | 2030 2060 | 520 660 | 730 790 |
| ЦНСА (ЦНСГА) 60-198 | 5А225М2, 55 кВт; АИМ225М2, 55 кВт | а) | 1550 | 1030 | 215 | 430 | 662 | 392 | 2040 2070 | 2110 2140 | 520 660 | 730 790 |
| ЦНСА (ЦНСГА) 60-231 | 5АМ250S2, 75 кВт; 2В250S2, 75 кВт | а) | 1750 | 1230 | 185 | 430 | 675 | 405 | 2220 2320 | 2290 2390 | 545 800 | 810 |
| ЦНСА (ЦНСГА) 60-264 | 5АМ250S2, 75 кВт; 2В250S2, 75 кВт | а) | 1800 | 1280 | 215 | 430 | 675 | 405 | 2300 2400 | 2370 2470 | 545 800 | 810 |
| ЦНСА (ЦНСГА) 60-297 | 5АМ250S2, 75 кВт; 2В250S2, 75 кВт | а) | 1900 | 1380 | 195 | 430 | 675 | 405 | 2380 2480 | 2450 2550 | 545 800 | 810 |
| ЦНСА (ЦНСГА) 60-330 | 5АМ280S2, 110 кВт; 2В280S2, 110 кВт | б) | 2100 | 1580 | 195 | 457 | 800 | 530 | 2600 2630 | 2670 2700 | 620 880 | 930 |
| ЦНСМА 60-66 | АИР180М2, 30 кВт; ВА180М2, 30 кВт | а) | 1200 | 680 | 180 | 430 | 660 | 390 | 1560 1610 | 1630 1680 | 520 | 680 750 |
| ЦНСМА 60-99 | 5А200L2, 45 кВт; ВА200L2, 45 кВт | а) | 1300 | 780 | 195 | 430 | 646 | 376 | 1740 1770 | 1810 1840 | 520 | 690 750 |
| ЦНСМА 60-132 | 5А225М2, 55 кВт; АИМ225М2, 55 кВт | а) | 1400 | 880 | 205 | 430 | 662 | 392 | 1880 1910 | 1950 1980 | 520 660 | 730 790 |
| ЦНСМА 60-165 | 5АМ250S2, 75 кВт; 2В250S2, 75 кВт | а) | 1600 | 1080 | 170 | 430 | 675 | 405 | 2060 | 2130 | 545 800 | 810 |
| ЦНСМА 60-198 | 5АМ250S2, 75 кВт; 2В250S2, 75 кВт | а) | 1650 | 1130 | 200 | 430 | 675 | 405 | 2140 | 2210 | 545 800 | 810 |
| ЦНСМА 60-231 | 5АМ280S2, 110 кВт; 2В280S2, 110 кВт | а) | 1850 | 1330 | 195 | 457 | 800 | 530 | 2360 | 2430 | 620 880 | 970 |
| ЦНСМА 60-264 | 5АМ280S2, 110 кВт; 2В280S2, 110 кВт | а) | 1950 | 1430 | 195 | 457 | 800 | 530 | 2440 | 2510 | 620 880 | 970 |
| ЦНСМА 60-297 | 5АМ280M2, 132 кВт; ВАО2-280S2, 132 кВт | а) | 2000 | 1480 | 195 | 457 | 800 | 530 | 2520 2680 | 2590 2750 | 620 950 | 970 950 |
| ЦНСМА 60-330 | 5АМ280M2, 132 кВт; ВАО2-280S2, 132 кВт | б) | 2100 | 1580 | 195 | 457 | 800 | 530 | 2600 2760 | 2670 2830 | 620 950 | 970 950 |
| ЦНСАн 60-66 | ВА180М2, 30 кВт | а) | 1200 | 680 | 180 | 430 | 660 | 390 | 1670 | 1670 | 520 | 750 |
| ЦНСАн 60-99 | ВА200L2, 45 кВт | а) | 1300 | 780 | 195 | 430 | 646 | 376 | 1825 | 1825 | 520 | 750 |
| ЦНСАн 60-132 | АИМ225М2, 55 кВт | а) | 1400 | 880 | 205 | 430 | 662 | 392 | 2115 | 2115 | 660 | 790 |
| ЦНСАн 60-165 | 2В250S2, 75 кВт | а) | 1600 | 1080 | 170 | 430 | 675 | 405 | 2220 | 2220 | 800 | 810 |
| ЦНСАн 60-198 | 2В250S2, 75 кВт | а) | 1650 | 1130 | 200 | 430 | 675 | 405 | 2300 | 2300 | 800 | 810 |
| ЦНСАн 60-231 | 2В280S2, 110 кВт | б) | 1850 | 1330 | 195 | 457 | 800 | 530 | 2450 | 2450 | 880 | 970 |
| ЦНСАн 60-264 | 2В280S2, 110 кВт | б) | 1950 | 1430 | 195 | 457 | 800 | 530 | 2525 | 2525 | 880 | 970 |
| ЦНСАн 60-297 | ВАО2-280S2, 132 кВт | б) | 2000 | 1480 | 195 | 457 | 800 | 530 | 2725 | 2725 | 950 | 950 |
| ЦНСАн 60-330 | ВАО2-280S2, 132 кВт | б) | 2100 | 1580 | 195 | 457 | 800 | 530 | 2810 | 2810 | 950 | 950 |
