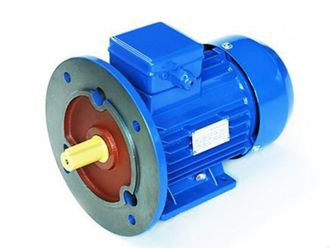

Электродвигатели с повышенным скольжением АИРС
Асинхронные электродвигатели серии АИРС с повышенным скольжением изготавливаются по стандарту ГОСТ и предназначены для привода механизмов с неравномерной нагрузкой или с большим количеством включений в единицу времени. Могут работать от сети с трехфазным напряжением от 220 до 660 Вольт в зонах без содержания в воздухе взрыво- и пожароопасных примесей.
Режим работы таких электродвигателей – повторно-кратковременный.. Обозначается на шильдике двигателя S3, S4. Степень защиты IP54, что обеспечивает защиту от попадания внутрь электродвигателя пыли в количестве, опасном для работоспособности двигателя, и от брызг воды.
Мощность электродвигателя с повышенным скольжением при установившемся режиме работы несколько выше, чем у аналогичных общепромышленных двигателей, что обусловлено различием в материалах, из которых изготовлена электрическая часть таких двигателей.
Климатическое исполнение электродвигателя АИРС в серийном исполнении обозначается буквой У , что означает умеренный климат, и цифрой от 2 до 5, что говорит о месте размещения электродвигателя:
2- на улице под навесом
3- в закрытом помещении с нерегулируемым климатом
4- в закрытом отапливаемом помещении
5 – в помещении с искусственно регулируемым климатом.
По предварительному заказу могут изготавливаться двигатели исполнения У1 для открытого уличного размещения и для холодного климата с обозначением УХЛ или ХЛ.
Монтажное исполнениедвигателя на шильдике не обозначается, но при заказе его обязательно надо указывать. Есть три основных варианта: на лапах, фланцевое и комбинированное. Обозначаются они следующим образом:
IM1081 – на лапах
IM2081- комбинированное
IM3081 – фланцевое.
И кроме того для двигателей малой мощности предусмотрены дополнительные варианты фланцев с меньшим диаметром. Обозначаются они так: , IM2181- комбинированное с малым фланцем и IM3681 – малый фланец.
По своим геометрическим размерам электродвигатели с повышенным скольжением изготавливаются от 56 до 355 габаритного размера. Это число означает расстояние в миллиметрах от плоскости лап двигателя до оси вращения вала. Чем больше мощность двигателя, тем больше габаритный размер. Кроме того, в одном размере может быть разная мощность. Это достигается за счет длины корпуса и обозначается буквами S, М и L.
Обороты двигателя определяются числом полюсов в обмотке. Обозначаются следующими цифрами в маркировке: 2- 3000 оборотов в минуту, 4- 1500, 6-1000 и 8- 750 оборотов. Меньшее число оборотов изготавливается только по предварительному заказу. Это скорость изменения магнитного поля в обмотке статора электродвигателя. Так как мы рассматриваем асинхронные двигатели, то скорость вращения ротора всегда будет меньше на некоторую величину, называемую скольжением. У электродвигателей с повышенным скольжением эта величина больше, чем у общепромышленных, что видно из названия.
Пример расшифровки типа электродвигателя (АИРС100L4У3)
АИР-Асинхронный трехфазный электродвигатель, изготовленный по стандарту ГОСТ
C- электродвигатель с повышенным скольжением
100L – высота вала 100 мм, длина станины большая
4 – 4 полюса, то есть около 1500 оборотов в минуту (АИРС100L4 соответствует мощности 4,25 кВт и 1500 об/мин)
У3 – исполнение для умеренного климата для закрытых неотапливаемых помещений.
Электродвигатели с повышенным скольжением - технические характеристики и габаритные размеры.
Наименование | Мощность, кВт | Частота, об/мин | Габариты, мм | Вес, кг |
АИРС 71В8 | 0.37 | 750 | 271х160х142 | 10.0 |
АИРС 71А6 | 0.40 | 1000 | 271х160х142 | 10.0 |
АИРС 71А4 | 0.60 | 1500 | 271х160х142 | 10.0 |
АИРС 71В6 | 0.63 | 1000 | 271х160х142 | 10.0 |
АИРС 71В4 | 0.80 | 1500 | 271х160х142 | 10.0 |
АИРС 80А46 | 0.8 | 1000 | 300х180х160 | 14.0 |
АИРС 71А2 | 1.00 | 3000 | 271х160х142 | 8.4 |
АИРС 71В2 | 1.20 | 3000 | 271х160х142 | 10.0 |
АИРС 80А4 | 1.32 | 1500 | 300х180х160 | 14.0 |
АИРС 80В4 | 1.7 | 1500 | 300х180х160 | 14.0 |
АИРС 90L4 | 2.4 | 1500 | 340х200х180 | 18.0 |
АИРС 80B2 | 2.5 | 3000 | 300х180х160 | 14.0 |
АИРС 112MA8 | 2.5 | 750 | 480x280x246 | 57.0 |
АИРС 100L6 | 2.6 | 1000 | 420х226х200 | 30.0 |
АИРС 100S4 | 3.2 | 1500 | 420х226х200 | 30.0 |
АИРС 112MA6 | 3.4 | 1000 | 480x280x246 | 57.0 |
АИРС 90L2 | 3.5 | 3000 | 340х200х180 | 17.0 |
АИРС 112MB6 | 4.2 | 1000 | 480x280x246 | 57.0 |
АИРС 100L4 | 4.25 | 1500 | 420х226х200 | 30.0 |
АИРС 112M4 | 6.0 | 1500 | 480x280x246 | 57.0 |
АИРС 132S6 | 6.3 | 1000 | 460x325x288 | 78.0 |
АИРС 160S8 | 7.5 | 750 | 700x402x334 | 123.0 |
АИРС 112M2 | 8.0 | 3000 | 480x280x246 | 57.0 |
АИРС 132M6 | 8.5 | 1000 | 460x325x288 | 87.0 |
АИРС 132S4 | 8.5 | 1500 | 460x325x288 | 78.0 |
АИРС 160S6 | 11.0 | 1000 | 700x402x334 | 124.0 |
АИРС 160M8 | 11.0 | 750 | 700x402x334 | 149.0 |
АИРС 132M4 | 11.8 | 1500 | 460x325x288 | 87.0 |
АИРС 132M2 | 12.5 | 3000 | 460x325x288 | 83.5 |
АИРС 160S4 | 15.0 | 1500 | 700x402x334 | 127.0 |
АИРС 160M6 | 15.0 | 1000 | 700x402x334 | 150.0 |
АИРС 180M8 | 15.0 | 750 | 680x440x375 | 190.0 |
АИРС 160M4 | 18.5 | 1500 | 700x402x334 | 140.0 |
АИРС 180M6 | 18.5 | 1000 | 680x440x375 | 180.0 |
АИРС 200M8 | 18.5 | 750 | 765x485x410 | 240.0 |
АИРС 180M4 | 22.0 | 1500 | 680x440x375 | 190.0 |
АИРС 200M6 | 22.0 | 1000 | 765x485x410 | 270.0 |
АИРС 225M8 | 22.0 | 750 | 865x535x458 | 340.0 |
АИРС 200L6 | 28.0 | 1000 | 811x485x410 | 270.0 |
АИРС 200M4 | 30.0 | 1500 | 765x485x410 | 245.0 |
АИРС 225M6 | 30.0 | 1000 | 865x535x458 | 340.0 |
АИРС 250S8 | 30.0 | 750 | 965x630x545 | 450.0 |
АИРС 200L4 | 37.0 | 1500 | 811x485x410 | 270.0 |
АИРС 250S6 | 37.0 | 1000 | 965x630x545 | 450.0 |
АИРС 250M8 | 37.0 | 750 | 965x630x545 | 450.0 |
АИРС 225M4 | 45.0 | 1500 | 865x535x458 | 345.0 |
АИРС 250M6 | 45.0 | 1000 | 965x630x545 | 450.0 |
АИРС 250S4 | 55.0 | 1500 | 965x630x545 | 450.0 |
АИРС 250M4 | 63.0 | 1500 | 965x630x545 | 450.0 |
