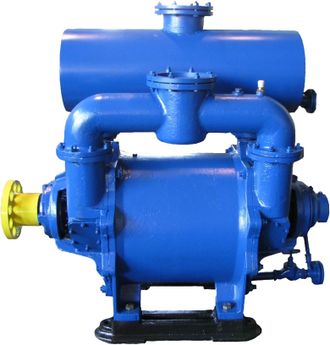

ВВН1-25

ВВН1-25

Насосы ВВН1-25 предназначены для создания вакуума в закрытых аппаратах, которые

могут работать на воздухе и воде или неагрессивных газах, парах и жидкостях.

Назначение:

Водокольцевые вакуум- насосы предназначены для создания вакуума или отсоса газов, не агрессивных к серому чугуну, из закрытых аппаратов. Использование водокольцевых насосов для откачки водогазовых смесей допускается лишь при условии отделения и отвода основной массы воды у входа в насос. При невыполнении этого требования может произойти недопустимая перегрузка электродвигателя и разрушение рабочих органов насоса


Рабочей жидкостью в насосе служит вода. Насос ВВН1-25 не предназначен для использования на пожарно- взрывоопасных производствах.


Область применения:

Насосы используются в химической и нефтяной промышленности, сельском хозяйстве на доильных установках, для сушки в производстве бумаги, табака и обработки кож, для сушки и стерилизации в медицине,в структурах ЖКХ - для заполнения трубопроводов жидкостью, для удаления пыли, на очистных сооружениях.


Достоинства:

1. Простая и надежная конструкция

2. При эксплуатации минимальное трение деталей обеспечивает значительный моторесурс

3. Насосы ВВН имеют малую чувствительность к загрязнениям, что расширяет сферу их применения и увеличивает срок службы. Как показывает опыт, они эксплуатируются долгие годы, не требуя обслуживания и ремонта.


Техническая характеристика:


Производительность, приведенная к условиям всасывания, м3/с (м3/мин)0,416±10%(25±10%)
Давление начальное, номинальное, абс., МПа (кгс/см2)0,04(0,4)
Давление конечное, номинальное, абс., МПа (кгс/см2)0,1(1,0)
Производительность номинальная при давлении начальном, абс., 0,02 МПа,м3/с (м3/мин)0,366(22)
Мощность потребляемая при номинальной производительности, не более, кВт35,0
Расход воды, не более,м3/сек(л/мин)0,791x10-3(47,5)
Частота вращения синхронная, об/мин730
Масса вакуум-насоса, не более, кг1840
Температура газа начальная, номинальная, не более, К(oС)293(20)
Температура, поступающей в насос воды, номинальная. К(oС)288(15)
Скорость электро-двигателя об/мин730
Охлаждение воздуха (газа)Водяное
