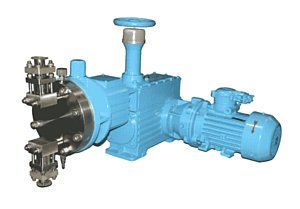

Насосы НД, НДР, НДЭ
Насосы дозаторы НД предназначены для объемного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий.
Насосы дозировочные, изготовленные по современной технологии, отличаются надежностью, качеством изготовления, простотой технического обслуживания и повышенной точностью дозирования.
Сфера применения агрегатов:
- нефте- и газодобывающая промышленность;
- транспортировка и переработка углеводородов;
- химическая промышленность;
- теплоэнергетическая промышленность;
- атомные станции;
- целлюлозно-бумажная промышленность;
- пищевая промышленность;
- производство строительных материалов;
- очистка сточных вод.
Параметры дозируемой среды:
- кинематическая вязкость от 0,0035 до 8 Ст
- плотность: не более 2000 кг/м3
- температура от –15 до +200 оС
- концентрация твердой неабразивной фазы до 10 %
- масса и величина зерна не более 1% от диаметра условного прохода присоединительных патрубков
- точность дозирования 0,5%, 1%, 2,5%.
Типы насосов:
- НД – насос дозатор с регулированием величины подачи за счет изменения длины хода плунжера при остановленном электродвигателе
- НД - насос дозатор с приводом от балансира станка-качалки
- НДР - насос дозатор с регулированием величины подачи за счет изменения длины хода плунжера, как при работающем, так и остановленном основном приводе
- НДЭ - насос дозатор с регулированием величины подачи за счет изменения частоты вращения вала электродвигате
Структура маркировки:
- обозначение типа агрегата, где после букв НД указывается:
- индекс категории точности дозирования - 1,0 или 2,5 (в насосах без категории точности индекс не указывается)
- индекс типа привода «Р» - определяется механизмом регулирования подачи вручную на ходу и на остановленном двигателе (при регулировании подачи вручную только на остановленном двигателе индекс «Р» не указывается);
- индекс устройства управления подачей «Э» - определяется электрическим устройством дистанционного или программного управления подачей за счет методики изменения частоты вращения приводного электродвигателя;
- параметры определения номинального режима, обозначающихся в виде дроби, где в числителе записана подача насоса л/ч, а в знаменателе, максимальное давление в кгс/см²;
- индекс, обозначающий материал исполнения основных узлов проточной части:
- К - стали типа 12Х18Н9Т ГОСТ 5632-72;
- Д - стали типа 20Х13 ГОСТ 5632-72;
- Е - стали типа 10Х17Н13М3Т ГОСТ 5632-72;
- И - сплавы на железоникелевой основе типа 06ХН28МДТ ГОСТ 5632-72;
- Т - титан и его сплавы;
- Н - сплавы на никелевой основе типа Н70МФ ГОСТ 5632-72;
- индекс 1, обозначающий отсутствие рубашки обогрева или охлаждения проточной части насоса, или индекс 2, определяющий наличие рубашки обогрева или охлаждения;
- конструкция узла уплотнения плунжера: "3"-без подвода промывочной, затворной жидкости; "4"- с подводом промывочной, затворной жидкости; "5"- с отводом утечек
- индекс структуры клапанов всасывания и нагнетания агрегата:
- 6 - тарельчатые клапаны;
- без указания индекса - шаровые клапаны;
- материал уплотнения плунжера: П-полиуретан (для герметичных - не указывается), М- резина маслобензоморозостойкая, Ф-резина фтористая. Фторопласт и его композиция не указывается.
- материал мембраны: М- резина маслобензоморозостойкая; Фторопласт и его композиция не указывается
- индекс модернизации, имеет вид прописной буквы;
- индекс, определяющий исполнение насоса по степени взрывозащищенности комплектующих электродвигателя:
- А - электродвигатель в общепромышленном исполнении;
- В - электродвигатель во взрывозащищённом исполнении;
- индекс климатического исполнения:
- УХЛ - макроклиматические районы с умеренным и холодным климатом;
- Т - макроклиматические районы с сухим и влажным тропическим климатом;
- индекса категории размещения по ГОСТ 15150-69 - "3" или "4".
Пример условного обозначения (марки) агрегата –
НД 2,5 160/63 К14А−УХЛ3* ТУ 3632-001-52528615-2006
Насос дозатор с регулированием величины подачи за счет изменения длины хода плунжера при остановленном электродвигателе, категории точности дозирования «2,5», с подачей 160 л/ч, при предельном давлении на выходе насоса 63 кгс/см2, с проточной частью, выполненной из стали типа 12Х18Н9Т, без рубашки обогрева или охлаждения проточной части, с подводом охлаждающей, промывочной или затворной жидкости в уплотнительный узел плунжера, с уплотнением плунжера манжетами из фторопласта, с электродвигателем в общепромышленном исполнении, для макроклиматических районов с умеренным и холодным климатом, категории размещения «3»
Параметры назанчения, габаритные размеры насосов типа НД, НДР см в разделе "Документы"
Поставляемая продукция
№пп | Марка агрегата | Эл/дв | №пп | Марка агрегата | Эл/дв | №п/п | Марка агрегата | Эл/дв | ||
1 | НД | Эл/дв. 0,25 кВт | НДР | 96 | НД 1,0 Р 100/100 | Э/дв. 2,2 кВт | ||||
2 | НД 2,5 0,2/100 | 49 | НД 1,0 Р 0,4/100 | Э/дв. 0,25 кВт | 97 | НД 1,0 Р 160/63 | ||||
3 | НД 2,5 0,4/100 | 50 | НД 1,0 Р 0,63/100 | 98 | НД 1,0 Р 250/40 | |||||
4 | НД 2,5 0,63/100 | 51 | НД 1,0 Р 0,8/100 | 99 | НД 1,0 Р 400/25 | |||||
5 | НД 2,5 0,8/100 | 52 | НД 1,0 Р 1/100 | 100 | НД 1,0 Р 630/16 | |||||
6 | НД 2,5 1/100 | 53 | НД 1,0 Р 1,6/100 | 101 | НД 1,0 Р 1000/10 | |||||
7 | НД 2,5 1,6/100 | 54 | НДР 1,6/400 | 102 | НД 1,0 Р1600/6,3 | |||||
8 | НД 2,5/400 | 55 | НДР 2,5/400 | 103 | НД 1,0 Р 2500/4 | |||||
9 | НД 2,5 4/100 | 56 | НД 1,0 Р 4/100 | 104 | НД 1,0 Р 4000/2,5 | |||||
10 | НД 2,5 06,3/63 | 57 | НД 1,0 Р 4/250 | 105 | НДР 40/400 | Эл/дв. 3 кВт | ||||
11 | НД 2,5 10/100 | 58 | НД 1,0 Р 6,3/100 | 106 | НДР 63/400 | |||||
12 | НД 2,5 16/63 | 59 | НД 1,0 Р 6,3/160 | 107 | НД 1,0 Р 100/250 | |||||
13 | НД 2,5 25/40 | 60 | НД 1,0 Р 10/100 | 108 | НД 1,0 Р 160/160 | |||||
14 | НД 2,5 40/25 | 61 | НД 1,0 Р 16/63 | 109 | НД 1,0 Р 250/100 | |||||
15 | НД 2,5 63/16 | 62 | НД 1,0 Р 25/40 | 110 | НД 1,0 Р 400/63 | |||||
16 | НД 2,5 100/10 | 63 | НД 1,0 Р 40/25 | 111 | НД 1,0 Р 630/40 | |||||
17 | НД 2,5 10/400 | Эл/дв. 0,55 кВт | 64 | НД 1,0 Р 63/16 | 112 | НД 1,0 Р 1000/25 | ||||
18 | НД 2,5 16/400 | 65 | НД 1,0 Р 100/10 | 113 | НД 1,0 Р 1600/16 | |||||
19 | НД 2,5 25/160 | 66 | НД 1,0 Р 160/6,3 | 114 | НД 1,0 Р 2500/10 | |||||
20 | НД 2,5 40/100 | 67 | НД 1,0 Р 250/4 | 115 | НД 1,0 Р 4000/4 | |||||
21 | НД 2,5 63/63 | 68 | НДР 4/400 | Эл/дв. 0,55 кВт | 116 | НД 1,0 Р 6300/2,5 | ||||
22 | НД 2,5 100/40 | 69 | НДР 6,3/400 | 117 | НД 1,0 Р 100/400 | Эл/дв. 5,5 кВт | ||||
23 | НД 2,5 160/25 | 70 | НДР 10/400 | 118 | НД 1,0 Р 160/250 | |||||
24 | НД 2,5 250/16 | 71 | НД 1,0 Р 16/250 | 119 | НД 1,0 Р 200/250 | |||||
25 | НД 25/400 | Эл/дв. 2,2 кВт | 72 | НД 1,0 Р 25/160 | 120 | НД 1,0 Р 250/160 | ||||
26 | НД 2,5 40/250 | 73 | НД 1,0 Р 40/100 | 121 | НД 1,0 Р 300/250 | |||||
27 | НД 2,5 63/160 | 74 | НД 1,0 Р 63/63 | 122 | НД 1,0 Р 400/100 | |||||
28 | НД 2,5 100/100 | 75 | НД 1,0 Р 100/40 | 123 | НД 1,0 Р 500/100 | |||||
29 | НД 2,5 160/63 | 76 | НД 1,0 Р 160/25 | 124 | НД 1,0 Р 630/63 | |||||
30 | НД 2,5 250/40 | 77 | НД 1,0 Р 250/16 | 125 | НД 1,0 Р 800/60 | |||||
31 | НД 2,5 400/25 | 78 | НД 1,0 Р 400/10 | 126 | НД 1,0 Р 1000/40 | |||||
32 | НД 2,5 630/16 | 79 | НД 1,0 Р 630/6,3 | 127 | НД 1,0 Р 1250/40 | |||||
33 | НД 2,5 1000/10 | 80 | НД 1,0 Р 1000/4 | 128 | НД 1,0 Р 1600/25 | |||||
34 | НД 2,5 1600/6,3 | 81 | НД 1,0 Р 1600/2,5 | 129 | НД 1,0 Р 2000/25 | |||||
35 | НД 2,5 2500/4 | 82 | НД 1,0 Р 16/400 | Эл/дв. 1,1 кВт | 130 | НД 1,0 Р 2500/16 | ||||
36 | НД 2,5 4000/2,5 | 83 | НД 1,0 Р 25/250 | 131 | НД 1,0 Р 3000/10 | |||||
37 | НД 40/400 | Эл/дв. 3 кВт | 84 | НД 1,0 Р 40/160 | 132 | НД 1,0 Р 4000/10 | ||||
38 | НД 63/400 | 85 | НД 1,0 Р 63/100 | 133 | НД 1,0 Р 5000/10 | |||||
39 | НД 2,5 100/250 | 86 | НД 1,0 Р 100/63 | 134 | НД 1,0 Р 6300/10 | |||||
40 | НД 2,5 160/160 | 87 | НД 1,0 Р 160/40 | 135 | НД 1,0 Р 6300/6,3 | |||||
41 | НД 2,5 250/100 | 88 | НД 1,0 Р 250/25 | Двухплунжерные | ||||||
42 | НД 2,5 400/63 | 89 | НД 1,0 Р 400/16 | 136 | 2НД 1,0 Р1000/100 | Эл/дв. 5,5 кВт | ||||
43 | НД 2,5 630/40 | 90 | НД 1,0 Р 630/10 | 137 | 2НД 1,0 Р 1600/63 | |||||
44 | НД 2,5 1000/25 | 91 | НД 1,0 Р 1000/6,3 | 138 | 2НД 1,0 Р 2500/40 | |||||
45 | НД 2,5 1600/16 | 92 | НД 1,0 Р 1600/4 | 139 | 2НД 1,0 Р 3200/25 | |||||
46 | НД 2,5 2500/10 | 93 | НДР 25/400 | Э/дв. 2,2 кВт | 140 | 2НД 1,0 Р 4000/25 | ||||
47 | НД 2,5 4000/4 | 94 | НД 1,0 Р 40/250 | 141 | 2НД 1,0 Р 6400/16 | |||||
48 | НД 2,5 6300/2,5 | 95 | НД 1,0 Р 63/160 | 142 | 2НД 1,0 Р10000/10 | |||||
143 | 2НД 1,0 Р12000/6,3 | |||||||||
144 | 2НД 1,0 Р 12000/8 | |||||||||
145 | 2НД 1,0 Р12000/10 | |||||||||
146 | 2НД 1,0 Р15000/10 |
