ЭЦВ 16 375-175...400ХГ; ЭЦВ 14-210... (модификация 1)

ЭЦВ 16 375-175...400ХГ; ЭЦВ 14-210... (модификация 1)

Электронасос центробежный скважинный ЭЦВ 16 375-175...400ХГ


Назначение:

Насосы предназначены для подъема из скважин химически активной воды.

Исполнение «Х» - с общей минерализацией не более 2200мг/л, массовой долей механических примесей – не более 0,01%, водородным показателем (рН) от 6,5 до 9,5, содержанием хлоридов – не более 400мг/л, сульфатов – не более 600мг/л, сероводорода – не более 1,5мг/л и температурой до 25°С.

Исполнение «ХГ» - с повышенной (до 2500м2/л) минерализацией, водородным показателем (РН) 5,4…9,5; температурой до 250С; с содержанием механических примесей до 0,05%.

Применяются на предприятиях горнорудной промышленности для понижения уровня грунтовых вод. Могут быть использованы в городском, промышленном и сельскохозяйственном водоснабжении. По заказу потребителей агрегаты могут быть изготовлены в экспортном исполнении.

Конструкция:

Насосы – погружные, вертикальные, многоступенчатые. Ступень насоса состоит из лопаточного отвода и рабочего колеса. Уплотнения рабочих колес –плавающего типа. Радиальные усилия ротора насоса воспринимаются резинометаллическими подшипниками скольжения, осевые нагрузки – упорным подшипником, расположенным в камере всасывания. Смазка и охлаждение подшипников осуществляется перекачиваемой водой. Приводом насоса служит водозаполненный, трехфазный, асинхронный электродвигатель с короткозамкнутым ротором и номинальным напряжением 3000В. Передача крутящего момента осуществляется роликовой муфтой. Направление вращения ротора – по часовой стрелке, если смотреть со стороны нагнетания.


В исполнении «ХГ» в нижней части насоса установлены торцовое уплотнение и компенсатор, защищающие приводной электродвигатель от попадания в его внутреннюю полость перекачиваемой среды.


Материалы:

Для исполнения «Х» - корпусные детали и рабочие колеса – чугун. Вал и защитные втулки – коррозионностойкая сталь.


Для исполнения «ХГ» - Проточная часть – 20Х13Л. Валы насосов – сталь 40Х13 и 95Х18. Уплотнения по рабочим колесам – сплав 110Х15ДЛ, межступенные уплотнения - бронза АЖ9-4Л. Переводники и промежуточный корпус между секциями насосов – конструкционные стали с коррозионно-стойким покрытием. Защитные и распорные втулки ротора – сталь 30Х13 и 40Х13 с термообработкой.

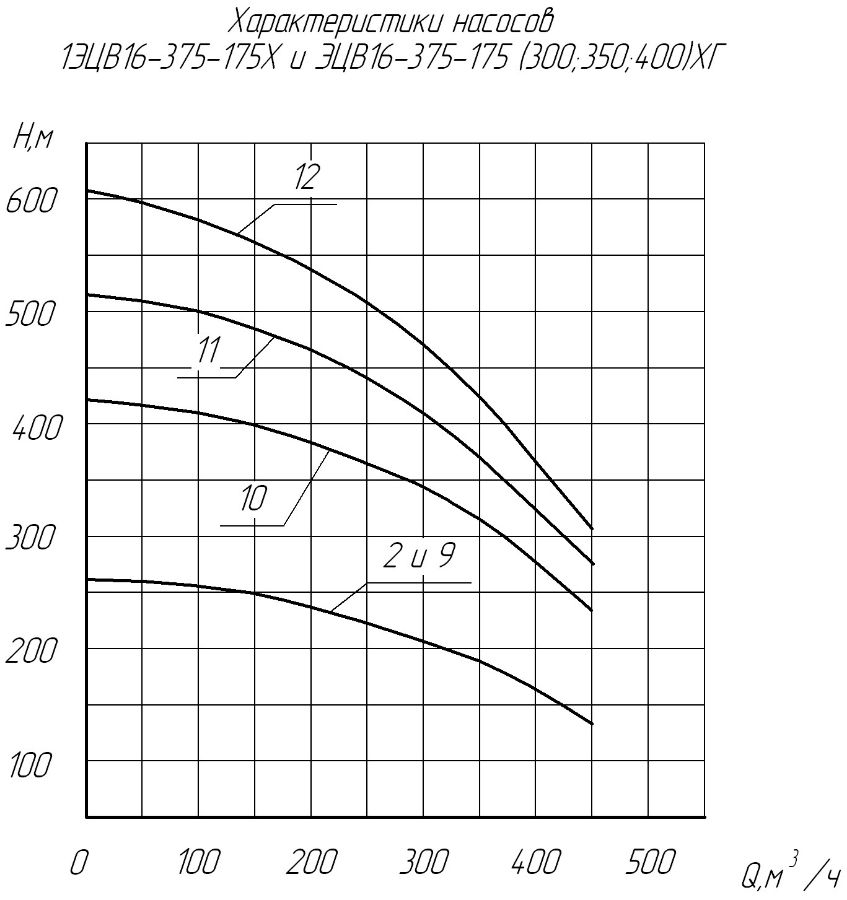

Технические данные насосов типа ЭЦВ 14-210 и ЭЦВ 16-375

№ п/пМарка насоса

Мощность

эл.двигателя,

кВт

Масса

насоса, кг

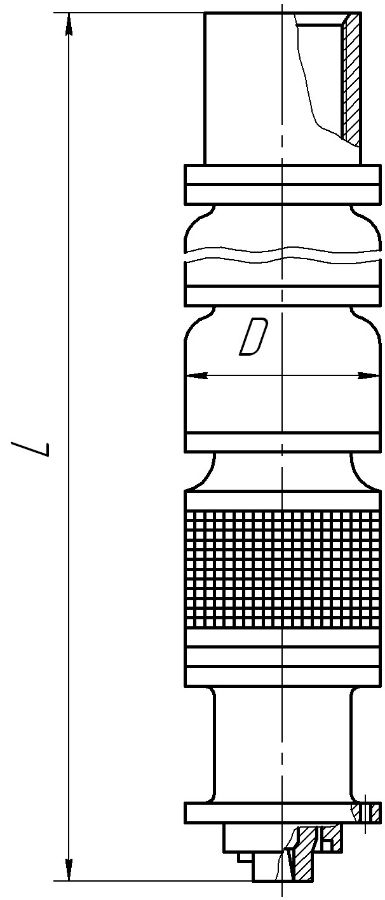

Длина насоса, мм

Поперечный диаметр, мм.

Кол-во ступеней
1

1ЭЦВ14-210-300Х

25051822103306
21ЭЦВ16-375-175Х25038516003583
3ЭЦВ14-210-300ХГ25053021103306
4

ЭЦВ14-210-400ХГ

50072527408
5ЭЦВ14-210-500ХГ500790330010
6ЭЦВ14-210-600ХГ500860376012
7ЭЦВ14-210-650ХГ700900400013
8ЭЦВ14-210-700ХГ700950423014
9

ЭЦВ16-375-175ХГ

250390162033583
10

ЭЦВ16-375-300ХГ

50060022405
11

ЭЦВ16-375-350ХГ

50065024906
12

ЭЦВ16-375-400ХГ

70073027407
