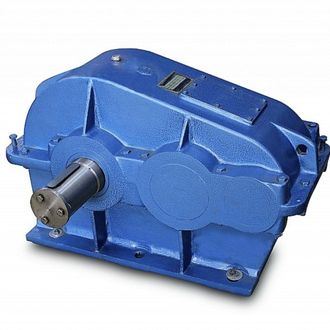

Одноступенчатые типа 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250
Одноступенчатые цилиндрические редукторы выпускаются в типоразмерах 100–250, что соответствует межосевому расстоянию. Одна ступень способна обеспечить редукцию в диапазоне передаточных чисел 2 – 6,3. Предназначены редукторы для увеличения крутящего момента и уменьшения частоты вращения.
Для подбора агрегата и уточнения цены оставьте заявку "Оформить заказ"
или свяжитесь с нами по тел. : +7 (342) 244-45-55
Расчет параметров агрегата производится строго квалифицированным персоналом, которые тщательно учитывают все имеющие значения факторы!!!
Условия применения:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/.м3;
- климатические исполнения У, Т ( для категории размещения 1...3 ) и климатические
- исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
Пример условного обозначения:
Редуктор 1ЦУ-160-4-12 ЦУ2, где:
- 1ЦУ - цилиндрический одноступенчатый редуктор;
- 160 - межосевое расстояние тихоходной ступени, мм;
- 4 - номинальное передаточное число;
- 12 - вариант сборки;
- Ц - цилиндрическое исполнение конца выходного вала (К - коническое исполнение);
- У - климатическое исполнение;
- 2 - категория размещения.
Типы одноступенчатых цилиндрических редукторов.
Тип | Межосевое расстояние | Номинальный крутящий момнт, Нм | Номинальная радиальная нарузка на вал, Н на входном валу ны выходном валу | Масса не более, кг | КПД | ||
Редуктор ЦУ-100 | 100 | 315 | 630 | 2240 | 27 | 0,98 | |
Редуктор ЦУ-160 | 160 | 1250 | 1250 | 4500 | 77,5 | 0,98 | |
Редуктор ЦУ-200 | 200 | 2500 | 2800 | 6300 | 135 | 0,98 | |
Редуктор ЦУ-250 | 250 | 5000 (4500 для передаточных чисел 5 и 6.3) | 4000 | 9000 | 210 | 0,98 |
Габаритные и присоединительные размеры.
Типораразмер | Размер, мм | Масса, кг | ||||||||||||||
aw | L, не более | L1, не более | l | l1 | l2 | l3 | В, не более | B1 | A | A1 | H, не | более | H1 | d | ||
1ЦУ-160 | 160 | 475 | 412 | 195 | 135 | 218 | 218 | 185 | 175 | 355 | 125 | 335 | 170 | 28 | 24 | 77,5 |
1ЦУ-200 | 200 | 580 | 500 | 236 | 165 | 230 | 265 | 212 | 200 | 437 | 136 | 425 | 212 | 36 | 135 | |
1ЦУ-250 | 250 | 710 | 615 | 290 | 212 | 280 | 315 | 265 | 250 | 545 | 185 | 530 | 265 | 40 | 28 | 250 |
Размеры выходных и входных концов валов
Типоразмер | Вал | Размеры,мм | ||||||||
d | d1 | d3 | d4, не более | l | l1 | b | h | t | ||
1ЦУ-160 | входной | 45 | 40,90 | М30x2,0 | 75 | 110 | 82 | 12 | 8 | 5,0 |
1ЦУ-200 | 55 | 50,90 | М36x3,0 | 88 | 140 | 105 | 14 | 9 | 5,5 | |
1ЦУ-250 | 70 | 64,75 | М48x3,0 | 100 | 18 | 11 | 7,0 | |||
1ЦУ-160 | выходной | 55 | 50,90 | М36x3,0 | 88 | 110 | 82 | 14 | 9 | 5,5 |
1ЦУ-200 | 70 | 64,75 | М48x3,0 | 100 | 140 | 105 | 18 | 11 | 7,0 | |
1ЦУ-250 | 90 | 83,50 | М64x4,0 | 130 | 170 | 130 | 22 | 14 | 9,0 |
