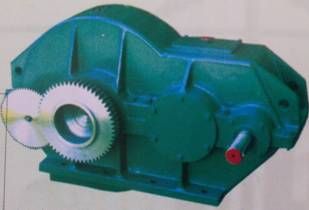

Двухступенчатые типа Ц2У-315К, Ц2У-400К
Редукторы цилиндрические двухступенчатые горизонтальные с уменьшенной высотой оси выходного вала и выступающим картером серий Ц2У-315К, Ц2У-400К являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Для подбора агрегата и уточнения цены оставьте заявку "Оформить заказ"
или свяжитесь с нами по тел. : +7 (342) 244-45-55
Расчет параметров агрегата производится строго квалифицированным персоналом, которые тщательно учитывают все имеющие значения факторы!
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа в повторно-кратковременном режиме;
- вращение валов в любую сторону, частота вращения входного вала до 1500 об/мин ;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения - У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150 - 69.
Пример условного обозначения:
Ц2У-315К-25-12КвхМУЗ, где
- Ц2У-тип
- 315-межосевое растояние
- К-Картерный
- 25-номинальное передаточное число
- 12-вариант сборки
- Квх - конец входного вала конический
- М - конец выходного вала в виде части зубчатой муфты
- УЗ-климатическое исполнение и категория размещения
Технические характеристики редукторов:
Типоразмер редуктора | Ц2У-315К | ||||||||||||
Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | ||||
Номинальный крутящий момент на тихоходном валу Т, Нхм | Режимработы | Легкий(IIB 15%) | 9100 | 9200 | 9300 | 9600 | 9000 | 9300 | 9700 | 8600 | 8900 | ||
Средний(11В 25%) | 8900 | 9100 | 9200 | 8600 | 7600 | ||||||||
Тяжелый(11В 40%) | 8600 | 8800 | 8500 | 8600 | 8400 | 7600 | |||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | ||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 4000 | 2000 | ||||||||||
тихо- ходного | цилиндри- ческий конец | 31500 | |||||||||||
конец вала в виде части зубчатой полумуфты | 40000 | ||||||||||||
Масса, кг | 460 |
Типоразмер редуктора | Ц2У-400К | ||||||||||||
Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | ||||
Номи- нальный крутящий момент на тихо- ходном валу Т, Нхм | Ре- жимра- боты | Лег- кий(IIB 15%) | 17500 | 18300 | 17700 | 17500 | 17200 | 17800 | 17900 | 15900 | 17000 | ||
Сре- дний(11В 25%) | 17700 | 17500 | 16400 | 14600 | |||||||||
Тяже- лый(11В 40%) | 17000 | 17500 | 16800 | 16300 | |||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 16.(6)(1000) | 25 (1500) | |||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстро- ходного | 7100 | 3150 | ||||||||||
тихо- ход- ного | цилин- дриче- ский конец | 50000 | |||||||||||
конец вала в виде части зуб- чатой полу- муфты | 63000 | ||||||||||||
Масса, кг | 870 |
Габаритные и присоединительные размеры:
Типоразмер редуктора | awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
Ц2У-315К | 200 | 315 | 1030 | 620 | 240 | 240 | - | 95 | 300 | 420 | 110 | 210 |
Ц2У-400К | 250 | 400 | 1270 | 830 | 215 | 215 | 215 | 155 | 380 | 500 | 140 | 250 |
Типоразмер редуктора | ØD | ØD1 | ØD2 | N | H | H1 | H2 | H3 | H4 | B | B1 | B2 |
Ц2У-315К | 26 | 50k6 | 110m6 | 6 | 633 | 300 | 35 | 54 | 116 | 340 | 290 | 395 |
Ц2У-400К | 60k6 | 140m6 | 8 | 800 | 320 | 64 | 148 | 420 | 360 | 475 |
Размеры конических концов валов:
Входной вал Выходной вал
Типоразмер | Конический конец быстроходного вала | ||||||||
а1 | а2 | а3 | а4 | а5 | Øа6 | Øа7 | а8 | Øа9 | |
Ц2У-315К | 110 | 82 | 41 | 12 | 48,9 | 45,9 | 50 | 300 | М36х3 |
Ц2У-400НМ | 140 | 105 | 52,5 | 16 | 58,75 | 54,75 | 60 | 380 | М42х3 |
Типоразмер | Конический конец тихоходного вала | ||||||||
b1 | b2 | b3 | b4 | b5 | Øb6 | Øb7 | b8 | Øb9 | |
Ц2У-315НМ | 210 | 165 | 82,5 | 25 | 106,75 | 101,75 | 110 | 420 | M80x4 |
Ц2У-400НМ | 250 | 200 | 100 | 32 | 137 | 130 | 140 | 500 | M100x4 |
Размеры конца тихоходного вала для присоединения приборов и автоматики:
Размеры конца тихоходного вала в виде зубчатой полумуфты:
Типоразмер редуктора | Размеры, мм | |||||||||||||
Исполнение в виде части зубчатой полумуфты | Исполнение для присоединения приборов и автоматики | |||||||||||||
f | Ø f1 | Ø f2 | Ø f3 | f4 | f5 | f6 | m | z | e | Ø e1 | Ø e2 | Ø e3 | Ø e4 | |
Ц2У-315К | 275 | 110F8 | 130 | 252 | 60 | 30 | 10 | 6 | 40 | 200 | 110h10 | 75h8 | 55 | M8-7H |
270 | 120F8 | 162 | 232 | 50 | 35 | 15 | 4 | 56 | ||||||
Ц2У-400К | 335 | 150F8 | 180 | 336 | 65 | 40 | 8 | 40 | 240 | 140h10 | ||||
170F8 | 200 | 348 | 68 | 12 | 6 | 56 |
