Двухступенчатые типа РЦД-250, РЦД-350, РЦД-400

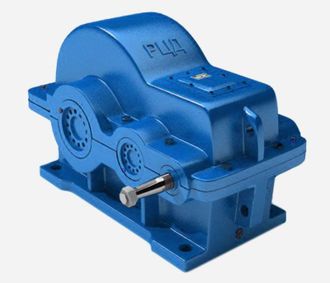

Редукторы РЦД-250,350,400 цилиндрические, двухступенчатые, горизонтальные общемашиностроительного применения используются для увеличения крутящего момента и уменьшения частоты вращения.

Для подбора агрегата и уточнения цены оставьте заявку "Оформить заказ"

или свяжитесь с нами по тел. : +7 (342) 244-45-55

Расчет параметров агрегата производится строго квалифицированным персоналом, которые тщательно учитывают все имеющие значения факторы!

Описание

Условия применения:

вращение валов в любую сторону;
нагрузка постоянная и переменная, одного направления и реверсивная;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40oC до плюс 50oС;
работа длительная или с периодическими остановками;
климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

Пример условного обозначения:

РЦД-250 -25-12-У2, где

РЦД- тип
250 - межосевое расстояние
25 - номинальное передаточное число
12-У2 - вариант сборки и климатическое исполнение

Технические характеристики:

Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала, мин-1	Номинальный крутящий момент на выходном валу, Нм
РЦД - 250	10; 16; 20; 25, 31,5; 40	от 1500 до 600	от 431 до 505
РЦД - 350			от 1020 до 1200
РЦД - 400			от 1990 до 2300

Габаритные и присоединительные размеры:

Тип	аw2	aw	L	L1	L2	1	11	l2	l3	l4	l5	Н	H1	h	d	B	B1	B2	Массакг
РЦД - 250	150	250	520	220	230	400	330	115	185	235	165	315	160	24	23	250	250	200	87
РЦД - 350	200	350	700	260	290	545	480	164	235	280	240	410	212	24	23	320	320	255	175
РЦД - 400	250	400	800	280	335	640	540	190	285	330	270	510	265	28	27	360	360	275	287

Размеры концов валов

входной выходной

Типоразмер	d	d1	d2	l	li	b	t	d3	l2	b1	t1
редуктора	мм
РЦД -250	30	50	М20Х1,5	80	58	5	15,55	45	82	14	49,5
РЦД -350	35					6	18,55	65	105	18	71
РЦД -400	35					6	18,55	85	130	22	93

Выходной

Исполнение М (в виде части зубчатой полумуфты)

Тип	m	z	b	L	L1	k	В	d F7	d1 f9
РЦД - 250	3	48	25	50	16	22	45	90	110
РЦД - 350		56		55					125
РЦД - 400

Полый вал редуктора РЦД-400П
