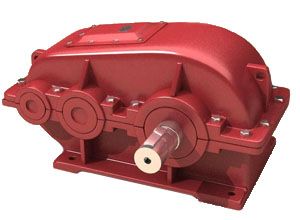

Двухступенчатые типа РМ-250, 350, 400, 500, 650, 750, 850, 1000
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения серии РМ предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Для подбора агрегата и уточнения цены оставьте заявку "Оформить заказ"
или свяжитесь с нами по тел. : +7 (342) 244-45-55
Расчет параметров агрегата производится строго квалифицированным персоналом, которые тщательно учитывают все имеющие значения факторы!
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа длительная или с периодическими остановками, вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об./мин.;
- температура внешней среды от – 40°С до +50°С;
- повышенная запыленность, неагрессивная среда;
- климатическое исполнение У, Т для категории размещения 1-4 по ГОСТ 15150.
Пример условного обозначения:
РМ- 750 – 40 -12 – ЦЦ У2, где
- РМ – тип редуктора
- 750 – межосевое расстояние
- 40 – номинальное передаточное число
- 12 - вариант сборки
- ЦЦ – вариант исполнения конца входного и выходного вала соответственно
- У2 – климатическое исполнение и категория размещения
Технические характеристики:
Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин -1 | Номинальный крутящий момент на выходному валу ,Н х м |
РМ 250 | 8; 10; 12,5; 16; 20; 25; 31,5;40;50 | от 1500 до 600 | 243…308 |
РМ 350 | 587…695 | ||
РМ 400 | 835…1353 | ||
РМ 500 | 1945…2332 | ||
РМ 650 | 4687…5636 | ||
РМ 750 | 6651…7911 | ||
РМ 850 | 9132…10877 | ||
РМ 1000 | 15863…18623 |
Габаритные и присоединительные размеры
Типоразмеры РМ-250, РМ-350, РМ-400, РМ-500
Типоразмер редуктора | aw | aw2 | L | L1 | L2 | l | l 1 | l 2 | l 3 | Масса,кг |
РМ 250 | 250 | 150 | 540 | 200 | 239 | 320 | 235 | 45 | 50 | 85 |
РМ 350 | 350 | 200 | 710 | 260 | 269 | 415 | 310 | 58 | 60 | 145 |
РМ 400 | 400 | 250 | 816 | 270 | 326 | 440 | 370 | 80 | 75 | 210 |
РМ 500 | 500 | 300 | 986 | 330 | 330 | 620 | 480 | 110 | 87 | 390 |
Типоразмер редуктора | l 4 | l 5 | B | B 1 | B 2 | H | H1 | h | d |
РМ 250 | 189 | 249 | 230 | 190 | 230 | 312 | 160 | 22 | 17 |
РМ 350 | 238 | 280 | 270 | 250 | 290 | 400 | 200 | 23 | 17 |
РМ 400 | 288 | 367 | 300 | 270 | 310 | 490 | 250 | 25 | 17 |
РМ 500 | 338 | 420 | 350 | 310 | 350 | 592 | 300 | 25 | 17 |
Габаритные и присоединительные размеры
Типоразмеры PM-650, PM-750, РМ-850, РМ-1000
Типоразмер редуктора | aw | aw2 | L | L1 | L2 | l | l 1 | l 2 | l 3 | l 4 |
РМ 650 | 650 | 400 | 1278 | 430 | 430 | 830 | 490 | 215 | 155 | 445 |
РМ 750 | 750 | 450 | 1448 | 450 | 475 | 1025 | 620 | 275 | 230 | 491 |
РМ 850 | 850 | 500 | 1632 | 510 | 550 | 1100 | 610 | 300 | 205 | 546 |
РМ 1000 | 1000 | 600 | 1896 | 550 | 696 | 1350 | 870 | 350 | 250 | 639 |
Типоразмер редуктора | l 5 | B | B1 | B2 | B3 | H | H1 | H2 | h | d | Масса,кг |
РМ 650 | 460 | 470 | 410 | 470 | 318 | 697 | 320 | 95 | 35 | 25 | 878 |
РМ 750 | 525 | 510 | 450 | 510 | 356 | 743 | 320 | 130 | 35 | 25 | 1030 |
РМ 850 | 530 | 580 | 520 | 580 | 408 | 875 | 400 | 105 | 35 | 32 | 1230 |
РМ 1000 | 645 | 660 | 590 | 660 | 472 | 965 | 400 | 200 | 40 | 32 | 2122 |
Размеры концов валов
входной выходной
Типоразмер | d | d1 | d2 | l | l1 | b | t | d3 | d4 | l1 | b1 | t1 |
редуктора | мм | |||||||||||
РМ-250 | 30 | 50 | М20Х1,5 | 80 | 60 | 8 | 16.5 | 55 | 65 | 85 | 18 | 63 |
РМ-350 | 40 | 63 | М24Х2 | 110 | 82 | 12 | 21.5 | 55 | 65 | 85 | 18 | 63 |
РМ-400 | 40 | 63 | М24Х2 | 110 | 82 | 12 | 2-.0 | 80 | 90 | 123 | 22 | 88 |
РМ - 500 | 50 | 70 | М36ХЗ | 110 | 85 | 12 | 25,95 | 80 | 90 | 130 | 22 | 88 |
95 | 25 | 104 | ||||||||||
РМ -650 | 60 | 94 | М42Х3 | 140 | 105 | 16 | 31,38 | 110 | 130 | 165 | 28 | 120 |
125 | 32 | 120 | ||||||||||
РМ - 750 | 60 | 94 | М42ХЗ | 140 | 105 | 16 | M.2& | 110 | 130 | 165 | 28 | 1 20 |
РМ - 850 | 90 | 130 | М64Х4 | 170 | 130 | 22 | 46,75 | 130 | 150 | 200 | 32 | 141 |
РМ -1000 | 90 | 130 | М64Х4 | 170 | 135 | 24 | 49 | 150 | 170 | 240 | 40 | 102 |
Выходной вал
Исполнение М (в виде части зубчатой муфты).
m | z | b | L | L1не более | к | В | d F7 | d1 f9 | |
РМ-250 | 3 | 40 | 20 | 39,5 | 29,5 | 20 | 35 | 72 | 95 |
РМ-350 | 3 | 48 | 25 | 54,5 | 16 | 24,5 | 45 | 90 | 110 |
РМ-400 | 3 | 56 | 25 | 57,5 | 16 | 26,5 | 45 | 90 | 135 |
РМ-500 | 4 | 56 | 35 | 63 | 16 | 32 | 50 | 120 | 170 |
РМ-650 | 6 | 56 | 40 | 75 | 16 | 32 | 68 | 170 | 260 |
РМ-750 | 6 | 56 | 40 | 75 | 16 | 32 | 68 | 170 | 260 |
РМ-850 | 8 | 54 | 50 | 73 | 22 | 40 | 78 | 190 | 260 |
РМ-1000 | 10 | 48 | 60 | 70 | 16 | 50 | 85 | 200 | 260 |
8 | 54 | 50 | 70 | 22 | 40 | 78 | 190 | 280 |
