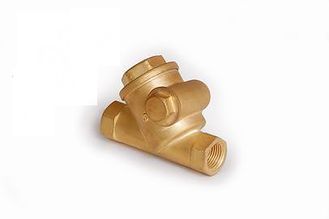

Клапан 19Б4НЖ

Клапан 19Б4НЖ

цена по запросу

Трубопроводная арматура этого типа предназначена для беспрепятственного следования рабочей среды по трубопроводу в заданную сторону и автоматического перекрытия потока в случае изменения направления движения.

Технические характеристики обратного затвора 19Б4НЖ,19Б4бк:

1. Рабочая среда. Клапан этого типа предназначен для эксплуатации на трубопроводах, транспортирующих жидкие и газообразные                вещества, в том числе воду, пар, воздух;
2. Способ присоединения. Устройство присоединяется к трубопроводу с помощью муфты, которая имеет коническую резьбу;
3. Температура рабочей среды не более – 200о С. При покупке обратного затвора 19Б4нж, 19Б4бк учитывайте, что максимальная                      температура транспортируемой жидкости или газа не должна превышать этого значения;

4. Материал изготовления. Корпус затвора обратного выполнен из латуни, уплотнение в затворе — металл по металлу;
5. Способ монтажа. На вертикальных трубопроводах клапан устанавливается таким образом, чтобы входной патрубок был направлен            вниз. При монтаже на горизонтальных трубопроводах затвор ставится крышкой вверх.


Затвор обратный 19Б4нж производится в соответствии с ТУ. Гарантийный эксплуатационный ресурс устройства составляет 18 месяцев, гарантийная наработка — 1800 циклов.


Основные технические данные обратного затвора 19Б4НЖ,19Б4бк:

ОбозначениеУсловное обозначениеПроход условный           DN, ммПропуск среды в затворе, см3/мин, не болееМасса, кг
ВИЛН.494412.00119Б4бк60,50,42
ВИЛН.494412.00219Б4нж150,76
ВИЛН.494412.003251,01,34
ВИЛН.494412.004321,75


Давление рабочее, Рр ………………………………………………………… 3,2 МПа

Среда рабочая ………………………………………………………. вода, пар, воздух

Температура рабочей среды, не более ………………………………………… 2000С

Уплотнение в затворе …………………………………… плоское, метал по металлу

Тип присоединения …………… муфтовое с конической резьбой по ГОСТ 6211-81

Установочное положение на горизонтальном трубопроводе – крышкой вверх,

на вертикальном – входным патрубком вниз

Климатическое исполнение ……………………………….. У3, ТВ4  ГОСТ 1510-69

Материал основных деталей ……………………………………….. латунь ЛЦ40Сд

Изготовление и приемка по ……………………………    ТУ 3712-008-05749381-98

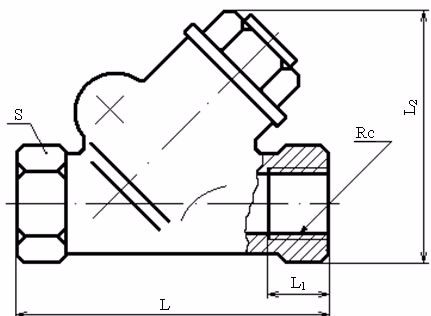

Затвор обратный 19Б4нж:



Обозначение

Условное

 обозначение

Проход условный DN, ммRcSРазмеры, мм
LL1L2
ВИЛН.494412.00119Б4бк6¼22651153
ВИЛН.494412.00219Б4нж15½32951575
ВИЛН.494412.003251411201193
ВИЛН.494412.004321 ¼5013513107
